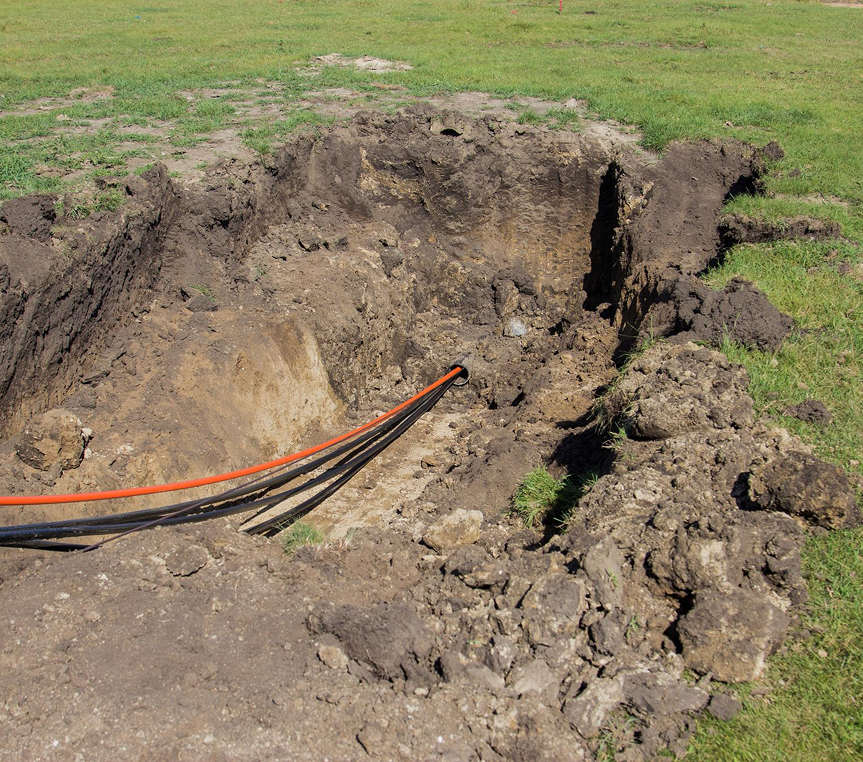

Горизонтальне буріння під кабель
Прокладання кабелю під дорогами, будівлями та через водойми — без траншей і без перекриття руху. Один прохід — кілька кабелів одночасно.
Про послугу
При прокладанні кабелю методом ГНБ в канал затягується не кабель напряму, а захисна труба ПНД. В неї потім протягується кабель — силовий, оптоволоконний або слабкострумовий. Захисна труба залишається в землі назавжди і захищає кабель від механічних пошкоджень та вологи.
Головна перевага — в одному проході можна розмістити кілька труб одночасно, що дозволяє прокласти кілька різних кабелів за одну операцію.
Типи кабелів для ГНБ
Силові кабелі 10/35/110 кВ:
підземні переходи під дорогами для ліній електропередачі
Кабелі 0,4 кВ:
підключення будинків, об'єктів, підприємств через дорогу
Оптоволоконні кабелі:
інтернет, зв'язок, відеоспостереження
Кабелі TV та зв'язку:
телебачення, телефонія, охоронні системи
Кабелі АСКУЕ та автоматики:
системи обліку, управління, диспетчеризації
Чому кабель прокладають у трубі, а не напряму
Часте питання: навіщо труба, якщо можна затягнути кабель напряму в канал?
Причини використання захисної труби:
Механічний захист:
ґрунт, особливо на переходах під дорогами, піддається навантаженням від транспорту. Труба ПНД захищає кабель від деформацій.
Заміна кабелю в майбутньому:
якщо кабель пошкоджений або потрібна модернізація — просто протягуєте новий кабель по старій трубі. Без повторного буріння.
Додаткові кабелі в майбутньому:
залишаємо в трубі тяговий корд — при необхідності можна додати ще один кабель без нових робіт.
Захист від вологи:
торці труби герметично заглушуються — вода не потрапляє всередину.
Простіша протяжка кабелю:
кабель легше протягується в гладкій трубі ніж по ґрунту.
Кілька кабелів в одному проході — як це працює
Одна з головних переваг ГНБ для кабелів — можливість прокласти кілька комунікацій за одну операцію буріння. Це значно знижує загальну вартість порівняно з окремими переходами.
Приклад типового рішення:
Підключення нового об’єкту через дорогу: в одному проході діаметром 160 мм прокладаємо три труби ПНД — 110 мм для силового кабелю 10 кВ, 50 мм для кабелю 0,4 кВ і 32 мм для оптоволокна. Замість трьох окремих бурінь — одне.
Технічне обмеження: сума площ поперечних перерізів всіх труб не повинна перевищувати 65–70% площі каналу — інакше протяжка буде надто важкою.
При зверненні розрахуємо оптимальну комбінацію діаметрів під ваш конкретний набір комунікацій.
Особливості роботи з силовими кабелями високої напруги
ГНБ під кабелі 10 кВ, 35 кВ і 110 кВ — окрема категорія робіт з підвищеними вимогами до документації та виконання.
Погодження з обленерго або Укренерго — обов'язкове. Без погодженого проєкту роботи не починаємо.
Глибина залягання — для кабелів 10 кВ під дорогами мінімум 1 м до верху труби, для 35 кВ і вище — більше. Дотримуємось вимог ПУЕ.
Радіус вигину каналу — кабелі ВН мають жорсткіші вимоги до мінімального радіусу вигину. Проєктуємо траєкторію з урахуванням цих обмежень.
Контрольні кабелі — часто разом з силовим кабелем прокладають контрольний кабель або оптоволокно для моніторингу. Плануємо разом.
Маємо досвід роботи на об’єктах Укренерго та обленерго — знаємо вимоги та процедури.
Часті запитання
Чи можна прокласти кабель без захисної труби напряму в канал?
Технічно можливо, але не рекомендуємо — без труби неможливо замінити або додати кабель без повторного буріння. Труба коштує небагато, але заощаджує значні кошти в майбутньому.
Чи потрібне погодження для прокладання кабелю через дорогу?
Для слабкострумових кабелів — погодження з власником дороги. Для силових кабелів від 10 кВ — погодження з енергетичною компанією.
Скільки труб можна прокласти в одному проході?
Залежить від діаметру каналу і діаметрів труб. Зазвичай 2–5 труб. Розраховуємо при консультації.
Як захищаються кінці труб після протяжки?
Торці заглушуються герметичними пробками. До протяжки кабелю залишаємо в трубі тяговий корд.
