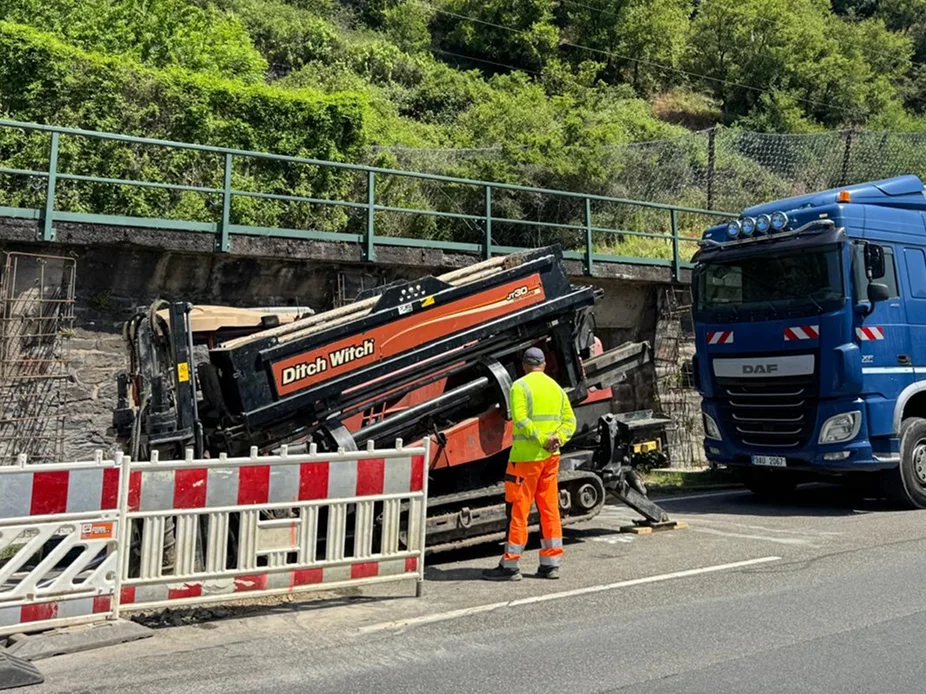

Горизонтальне буріння під газопровід
Прокладання газопроводу методом ГНБ — безпечно, без руйнування покриття і з повним пакетом погодженої документації. Працюємо з газовими службами на всіх етапах.
Про послугу
Прокладання газопроводу під дорогою, залізницею або будівлею — технічно складне завдання з підвищеними вимогами безпеки. ГНБ дозволяє виконати цей перехід без розкопування і з мінімальним ризиком пошкодження існуючих комунікацій.
Ми виконуємо роботи у повній відповідності з нормами ДБН та вимогами газових служб — від погодження проєкту до здачі об’єкту з технічним актом.
Особливості ГНБ під газопровід
Прокладання газопроводу методом ГНБ має специфічні вимоги, які відрізняють його від водопроводу або кабелю:
Матеріал труби:
виключно поліетилен для газу — ПЕ-100 SDR-11 або SDR-17 залежно від тиску. Стандартні водопровідні труби ПЕ для газу не підходять.
Глибина залягання:
для газових переходів під дорогами нормами встановлена мінімальна глибина — від 1,4 м до низу труби. Для залізниць — глибше.
Футляр:
газопровід прокладається у захисному футлярі (сталевій або поліетиленовій трубі більшого діаметра) — тип футляра визначається проєктом і умовами виконання переходу.
Зварювання:
тільки стикове зварювання або електромуфтове — ніяких механічних з'єднань у зоні переходу.
Випробування:
обов'язкове пневматичне або гідравлічне випробування під тиском з протоколом.
Документація для ГНБ під газопровід — що потрібно
Газопровід — об’єкт підвищеної небезпеки, тому документація тут складніша ніж для водопроводу або кабелю. Ось що зазвичай потрібно:
До початку робіт:
Проєкт переходу, погоджений з газовою службою. Дозвіл на виконання робіт у охоронній зоні газопроводу (якщо поряд є існуючі мережі). Погодження з власником дороги або залізниці.
Під час робіт:
Журнал виконання робіт. Контроль від представника газової служби (на деяких об’єктах — обов’язково).
Після завершення:
Протокол випробувань під тиском. Виконавча схема з прив’язкою до координат. Технічний акт здачі переходу.
Ми супроводжуємо підготовку всіх документів і погодження з відповідними службами. Ви не витрачаєте час на бюрократію.
Чому безпека на першому місці при ГНБ під газ
Помилка при прокладанні газопроводу може мати серйозні наслідки — тому підхід тут інший ніж при роботі з водопроводом чи кабелем.
Що ми робимо для безпеки:
Перед початком буріння обов’язково отримуємо схему підземних комунікацій і перевіряємо ділянку трасошукачем. Навіть якщо схема є — перевіряємо на місці: розбіжності між документацією і реальністю зустрічаються часто.
Система локації Aurora відстежує положення бурової головки в режимі реального часу з точністю ±5 см. При наближенні до існуючих комунікацій — зупиняємо буріння і уточнюємо положення перешкоди.
Пневматичне випробування виконуємо обов’язково перед підключенням — це стандарт, а не опція.
Для яких об'єктів найчастіше замовляють ГНБ під газ
З нашого досвіду, переходи під газопровід методом ГНБ найчастіше потрібні в таких ситуаціях:
Підключення нового будинку або котеджного містечка
газова труба від вуличної мережі через дорогу або тротуар
Підключення підприємства
перехід від магістрального газопроводу через дорогу або огорожу
Реконструкція газової мережі
заміна старого переходу без розкопування
Перехід через водойму
газопровід через річку або канал
Перехід під залізницею
найвищі вимоги до документації та виконання
Часті запитання
Чи обов'язкова присутність представника газової служби при роботах?
Залежить від типу об’єкту та вимог конкретної служби. Для магістральних газопроводів — зазвичай так. Для побутових переходів — часто достатньо погодженого проєкту.
Скільки часу займає погодження з газовою службою?
Зазвичай 2–4 тижні. Рекомендуємо починати погодження паралельно з геологічним обстеженням.
Чи можна виконати ГНБ під газопровід без проєкту?
Ні. Для газопроводів проєктна документація обов’язкова. Допоможемо з розробкою або погодженням існуючого проєкту.
Яка мінімальна глибина переходу під дорогою для газопроводу?
За нормами — не менше 1,4 м від поверхні дороги до верху труби. Для доріг з важким транспортом — глибше.
